CNC machining er notaður til að framleiða sérsniðna hluta með sterkum styrk og þéttum umburðarlyndi, það er hentugur fyrir bæði mikla framleiðslu og einföld störf. Í raun er CNC machining nú hagkvæmasta leiðin til að framleiða málmgerðir. Vegna þessara kosta hefur það verið mikið notað á mörgum sviðum.
En áður en hönnun er hluti til að vera CNC machined, það fyrsta sem þú þarft að gera er að skilja hvernig CNC vél virkar?
CNC Machining Aðferð

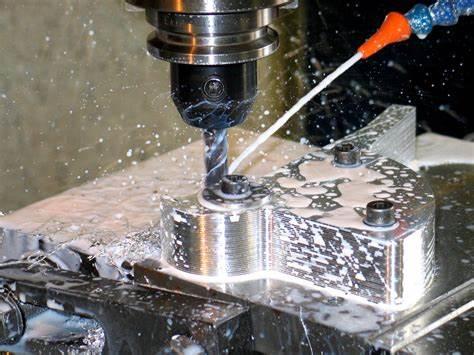

CNC machining er subtractive framleiðslu tækni. Í CNC er efnið fjarlægt úr fastri blokk með ýmsum klippitækjum sem snúa við miklum hraða til að framleiða hlutinn byggð á hönnunarteikningu. Skurðverkfærin gegna mikilvægu hlutverki í vinnsluferlinu, það er sá sem hefur beint samband við vinnustykkið og skera burt aukaefni til að gera viðeigandi eiginleika.
Algengustu CNC klippaverkfæri (endarmótverkfæri og æfingar) hafa sívalningslaga skrið með ákveðinni lögun skurðarpunktar og takmörkuðu skurðar lengd. Þessir tveir eiginleikar skurðarbúnaðar takmarka skurðhæfileika sína. Vegna tækjastika geturðu ekki gert innri lóðrétta rétthyrndu horni. Og vegna þess að klippa lengd, sumir aðgerðir, svo sem djúp lítil holur, undirfærslur geta ekki verið machined með CNC machining aðferð.
CNC Hönnun Ábendingar
Til að nýta sér getu CNC machining að fullu, verður þú að fylgja ákveðnum Hönnun fyrir framleiðslu reglur. Hér, sem reyndur CNC framleiðandi í Kína, höfum við tekið saman alhliða viðmiðunarreglur með bestu hönnunarhætti fyrir CNC machining. Þessar gagnlegar ráðleggingar eru lýst sem hér segir:
1. Bæta við radíus í innri lóðrétta horninu
Eins og CNC fræsing verkfæri hafa sívalur lögun, þegar skera innri veggi, mun það fara í geisla á lóðréttum hornum. Þrátt fyrir að hægt sé að minnka hornstraum með því að nota tæki með minni þvermál, getur þú ekki gert innra lóðrétt horn, sama hversu lítið tólþvermál þú notar. Og lítið tól mun vinna mörg fer á lægri hraða til að ná litlum radíus, þetta myndi auka vinnslutíma og kostnað.
Þannig að þegar þú ert að hanna hluta fyrir CNC machining skaltu bæta radíus að minnsta kosti 1/3 af dýpt holrúmsins og nota sömu radíus í öllum innri brúnum
2. Takmarkið dýpt holrúmanna
Sem takmörkuð skurður lengd, geta verkfærin venjulega virka best þegar skorið er holur með dýpi allt að 2-3 sinnum þvermál þeirra. Milling holur með dýpi meira en 4x þvermál tólið mun stórlega auka machining erfiðleika og tól brot, þannig endar með auka machining kostnaður.
Svo ef hægt er skaltu gera vasann með dýpt minni en 4 sinnum tólþvermál.
3. Auka þykkt þunna veggja
Þunnur veggur er erfitt að vél, það er auðvelt að aflögun eða beinbrot á CNC vinnsluferli. Þunnur veggvinnsla krefst margra framhjá við lágan skerpdýpt og þunnir eiginleikar eru einnig mjög viðkvæmir fyrir titringi, þannig að machining þeirra nákvæmlega er krefjandi og eykur vinnslutíma.
Þannig, ef mögulegt er, mun betri veggirnir þykkari en 0,8 mm fyrir málmhluta og halda lágmarksþykktinni yfir 1,5 mm fyrir plasthluta.
4. Takmarkið lengd þráða
Varðandi þráður lengd, gætum við hugsað að því lengur sem þráður er, því sterkari tengingin sem það veitir. Jæja, rannsóknir sýna að þráður sem er lengri en 1,5 sinnum þvermál holunnar bætir ekki raunverulega styrkleika tengingarinnar.
Til þess að tryggja góða festingu er betra hönnun þráður með lágmarkslengd 1,5 sinnum og hámarkslengd 3 sinnum gatþvermál.
5. Tilgreindu frávik aðeins þegar nauðsynlegt er
Meira nákvæmni sem þarf á vélknúnum hlutum mun bæta við meiri kostnaði við CNC machining vinnu, þar sem það eykur machining tíma og launakostnað. Tolerances ættu að vera skilgreind sparlega og aðeins þegar nauðsyn krefur.
Ef ákveðin umburðarlyndi er ekki skilgreind á tæknitegundinni, þá verða hlutarnir notaðir með venjulegu umburðarlyndi (± 0,125 mm eða betra), sem nægir til flestra mikilvægra þátta.
6. Dragðu úr litlum eiginleikum
Lítil lögun eins og örhola (minna en 2,5 mm í þvermál) mun auka vinnsluhraða og vinnslutíma, þannig að forðast skal nema nauðsynlegt sé.
7. Hönnun með grafið texta yfir upphleypta texta
Ef nauðsynlegt er að bæta við texta á CNC-machined hlutum er grafið texta valið yfir upphleypta texta, þar sem minna efni er nauðsynlegt til að fjarlægja fyrir grafið texta. Það er mælt með því að nota Sans-Serif leturgerð (eins og Arial eða Verdana) með stærð að minnsta kosti 20 stigum. Margir CNC vélar hafa fyrirfram forritað venjur fyrir þessi leturgerðir.
Bónusábending
Þegar hönnun er gerð fyrir CNC machining er mælt með því að hanna hluti sem hægt er að machina í eins fáum stillingum og mögulegt er og helst í aðeins einum skipulagi. Til dæmis er hluti sem hefur blinda holur á báðum hliðum beitt í tveimur stillingum, þar sem það þarf að snúa til að fá aðgang að báðum hliðum. Minni skipulag mun draga úr endurstillingu tímans á vinnustykkinu og auka nákvæmni machined hlutanna.
