Lýsing
Hefðbundnar fljótandi kuldplötur er tæki sem notað er til skilvirkrar hitastjórnunar og er venjulega notað í forritum með miklum hitadreifingarkröfum. Það er úr málmefni (svo sem ál eða kopar) og vökvarásir myndast innbyrðis með nákvæmni vinnslu. Þessar rásir bera hita frá rafrænum íhlutum eða kerfum sem þarf að dreifa í gegnum flæði kælivökva. Uppbygging fljótandi kældu kalda plötunnar felur í sér snertisyfirborð sem er í beinni snertingu við hitagjafa, leiðir hita til kælivökva í gegnum hitaleiðandi efni og flytur síðan hitann í gegnum rennslisrásina til að klára hitaskipti. Úti á kalda plötunni er venjulega búið viðmóti til að tengjast rörum kælikerfisins til að mynda fullkomið fljótandi kælikerfi.
Fægja yfirborðsframleiðslulínuna
Eiginleikar

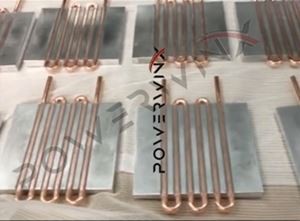

Hagkvæm útpressaður grunnur og samfelld koparrör hönnun
Hefðbundnar fljótandi kalt plötur nota extruded álblöndu sem grunninn og eru búnar stöðugum koparrörum, sem hafa framúrskarandi hitaleiðni. Hitaleiðni ál ál er um það bil 150 W/m · K en hitaleiðni koparröranna getur náð 400 w/m · k. Þessi hönnun gerir kleift að flytja hita fljótt frá hitagjafa yfir í kælivökva rásina og bæta þannig skilvirkni hitaskipta. Stöðug koparrör forðast suðu eða liðum píputengslanna í hefðbundnum köldum plötum, dregur úr hitauppstreymi við tenginguna og tryggir að hitaflutningurinn frá koparrörinu yfir í kælivökva sé skilvirkari. Á heildina litið gerir þessi hönnun kalda plötuna kleift að viðhalda framúrskarandi afköstum hitaleiðni við vinnuaðstæður með mikið álag.
Stöðug koparrör hönnun dregur úr hættu á leka
Koparrör venjulegra fljótandi kalda plata samþykkir stöðuga hönnun, sem forðast samskeyti suðu eða tengihluta í hefðbundnum köldum plötum. Koparrörið hefur enga liði eða suðupunkta meðan á framleiðsluferlinu stendur og dregur úr hættu á kælivökva leka. Þessi hagræðing bætir ekki aðeins þéttingu kalda plötunnar, heldur eykur einnig langtíma stöðugleika kalda plötunnar. Heiðarleiki koparrörsins tryggir að kalda plata geti starfað stöðugt og langtíma í háþrýstingi, háhita vinnuumhverfi, forðast bilun í kerfinu og minni kælingaráhrif vegna leka.
Mikil hitaleiðni epoxý límbönd
Meðan á framleiðsluferli venjulegra fljótandi kuldaplata er, er hátt hitaleiðni epoxý lím notuð til að tengja koparrörið við álfelgur undirlagið. Epoxý lím hefur ekki aðeins framúrskarandi burðarvirkni, heldur getur það einnig dregið úr hitauppstreymi viðnáms snertipunktsins, enn frekar hagræðingu hitaleiðni. Varma leiðni epoxý lím getur venjulega náð 1,5 W/m · K til 3 W/m · K, sem er mun hærra en hefðbundin límefni. Þetta gerir kalda plötunni kleift að framkvæma hita á skilvirkari hátt og forðast minnkun á hitadreifingar skilvirkni af völdum óleiðandi eða aðskilinn límlag.
Afkastamikil og lekandi liðir
Vegna stöðugrar hönnunar á koparrörum og mikilli hitaleiðni epoxý límbindingarferli hafa venjulegir vökvakaldir plötur framúrskarandi getu til að verja leka. Það eru engir suðupunktar við liðina í kalda plötunni, sem dregur úr sameiginlegri hættu á leka, tryggir stöðugt flæði kælivökva og viðheldur skilvirkri hitaleiðni kerfisins. Vatnsleka hefur ekki aðeins áhrif á starfsemi kalda plötunnar, heldur getur það einnig valdið bilun í kerfinu. Þess vegna, að forðast leka er lykillinn að því að tryggja langtíma stöðugan rekstur vökvakæliskerfisins. Þessi hönnun tryggir að notendur geti notað hana á öruggan hátt og stöðugt í hörðu umhverfi.
maq per Qat: Hefðbundnar fljótandi kuldplötur, Kína venjulegir vökvaplötur framleiðendur, birgjar, verksmiðju
